Z precyzją do centymetra

Z precyzją do centymetra

Autor:

Dodano:

Tagi:

Jak uzyskać wysoką dokładność jazdy równoległej? Do tej pory najdokładniejszy sygnał uzyskiwano z naziemnych stacji RTK. Na rynku pojawiło się jednak nowe rozwiązanie, dla którego wystarczy jedynie zasięg sieci GSM.



WYSTARCZY ZASIĘG „KOMÓRKI"
Podstawowym sygnałem korekcyjnym wykorzystywanym w rolnictwie jest EGNOS. Jego najważniejsza zaleta to możliwość nieodpłatnego korzystania. Jednak dokładność prowadzenia maszyn z wykorzystaniem EGNOS-u (15-30 cm) pozostawia wiele do życzenia, szczególnie w przypadku prac, w których wymagana jest duża precyzja, na przykład przy siewie, sadzeniu warzyw czy pielęgnacji w międzyrzędziach. Sygnał OmniSTAR pozwala osiągnąć dokładność dochodzącą do 4 cm, aby jednak z niego korzystać, trzeba liczyć się z wysokim abonamentem (np. OmniSTAR HP+ kosztuje około 1500 euro za rok). Do tej pory największe dokładności (2-3 cm) uzyskiwano, stosując naziemną stację referencyjną RTK. Rozwiązanie to wiąże się jednak z wysokim kosztem zakupu urządzenia i ograniczonym zasięgiem nadajnika (do kilkunastu kilometrów w płaskim terenie) oraz coraz większymi błędami pogłębiającymi się w miarę oddalania się maszyny od stacji RTK, co często wymaga przewożenia nadajnika na pola, gdzie wykonywany jest zabieg. Obiecującym rozwiązaniem, eliminującym konieczność posiadania stacji RTK lub płatnych sygnałów korekcyjnych, jest system ParaDyme firmy Ag Leader. Zasadniczym elementem zestawu nawigacji do jazdy równoległej są dwie anteny z jednym odbiornikiem, który odbiera dane z amerykańskiego systemu nawigacji GPS (31 satelit) i rosyjskiego Glonass (około 23 satelity).
Sygnał korekcyjny pobierany jest za pomocą modułu z krajowej sieci geodezyjnej EUPOS. Z systemu ParaDyme można zatem korzystać wszędzie tam, gdzie znajduje się zasięg danej sieci komórkowej. System ParaDyme z dwoma antenami sprawia, że pozycja i pochylenia ciągnika są określane bardziej precyzyjnie niż przy stosowaniu żyroskopu i czujników przyspieszenia. O tym, jak działa nowy system, mogliśmy się przekonać podczas siewu jęczmienia w gospodarstwie Henryka Pawelca, właściciela firmy Pawrol, która wraz z firmą Kam-Rol są wyłącznymi przedstawicielami firmy Ag Leader w Polsce.

DWIE ANTENY

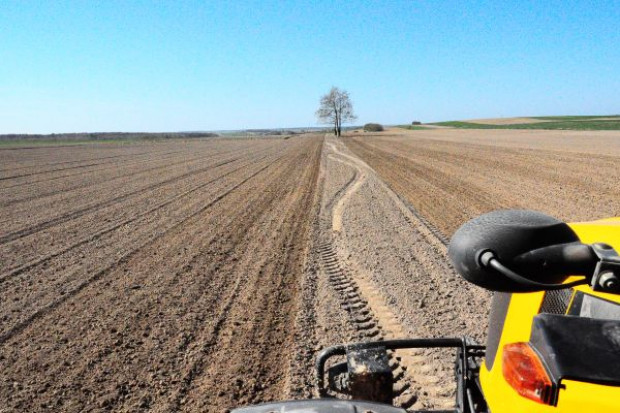

ParaDyme została zamontowana na ciągniku Fastrac 2170, który współpracował z trzymetrowym agregatem uprawowo-siewnym składającym się z kompaktowej brony talerzowej z hydropakiem i siewnika Kongskilde Demeter Classic 3000. Niewielka, jak na możliwości ciągnika, szerokość robocza umożliwiła dokładniejszą obserwację jakości pracy systemu - weryfikację prostolinijności przejazdów i położenia kolejnych pasów roboczych względem siebie.
Dzięki dwóm antenom umieszczonym na dachu ciągnika, system rozpoznaje jego przód i tył, dlatego do rozpoczęcia działania niekonieczne jest przejechanie pewnego odcinka, jak w przypadku tradycyjnej, pojedynczej anteny. Kalibracja całego systemu jest potrzebna jedynie po pierwszej instalacji anteny na danej maszynie. Odbywa się ona automatycznie i trwa ok. 10 min. ParaDyme pamięta maszyny, na których już była instalowana i kalibrowana, dlatego można je dowolnie wybierać z pamięci po przełożeniu systemu do kolejnej maszyny. Ponadto urządzenie działa przy prędkościach zaledwie kilkudziesięciu metrów na godzinę i jest w stanie poprowadzić maszynę z dokładnością rzędu jednego cala, bez czujnika skrętu kół. Jeśli komuś zależy na jeszcze większej precyzji (z dokładnością do 1 cm lub jazdy z prędkością poniżej 3 km/h lub powyżej 30 km/h), konieczny jest dodatkowo czujnik skrętu kół.

DLA ROLNICTWA I OGRODNICTWA
Działanie ParaDyme jest uzależnione od zasięgu dowolnej sieci komórkowej, z sygnału której rolnik chce korzystać. Prostym sposobem na sprawdzenie siły sygnału jest po prostu obserwacja zasięgu sieci na telefonie komórkowym na polach, gdzie planowane jest stosowanie ParaDyme. Należy dodać, iż modem GSM w urządzeniu jest umieszczony znacznie wyżej niż „komórka" przy uchu, oraz posiada większą czułość i moc połączenia z siecią, co daje znacznie lepszy zasięg niż ten oferowany w telefonie. Sygnał korekcyjny z sieci nadajników geodezyjnych jest na razie darmowy, dlatego korzystający z niego płacą tylko za pobór danych transmisyjnych z sieci GSM. Do pokazowego urządzenia zakupiono kartę za 39 zł na przesył danych w sieci Play i nie wykorzystano tej karty przez miesiąc pracy. - Korzystając przez 24 godz./dobę i 30 dni w miesiącu nie wykorzystamy transferu 2 GB - mówi Kamil Szymańczak z firmy Kam-Rol.
Do działania systemu, oprócz zestawu anten, potrzebny jest standardowy osprzęt stosowany przy jeździe równoległej, a więc odpowiedni panel nawigacji, na przykład INTEGRA, a także podłączenie elektrozaworów do układu kierowniczego. Ile kosztuje zestaw? Obecnie kompletne urządzenie (ParaDyme, panel INTEGRA, okablowanie, elektrozawory do orbitrolu) można kupić w cenie 67 tys. zł netto. - Moim zdaniem jest to system dla wszystkich. Najbardziej zda egzamin na polach nieregularnych. Bardzo dobrze sprawdzi się w uprawach ogrodniczych, warzywniczych, gdzie potrzebna jest wysoka precyzja. W rolnictwie również, na przykład przy siewie buraków, kukurydzy, czy podczas prac wykonywanych nocą - mówi Henryk Pawelec. - Jest to najdokładniejszy system nawigacji. Może być montowany na wszystkich pojazdach, które mają układ kierowania typu orbitrol - dodaje Pawelec.
